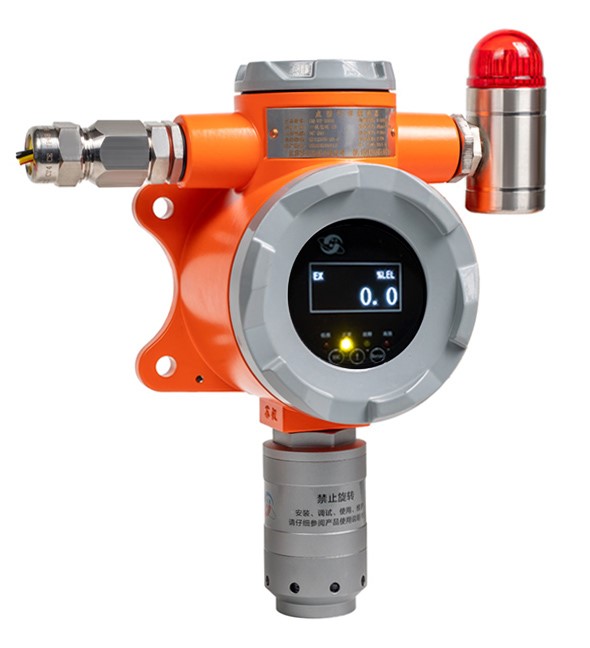

一、產品概述
GT-SY-2X00系列工業及商業用途點型可燃氣體探測器為我公司根據新的國家標準研制的氣體探測器，采用32位高性能主芯片和先進、可靠、穩定的傳感器組合設計，使用SMT貼片技術制造而成。儀表工作時，傳感器對氣體進行采樣，數據實時傳輸給高速處理芯片，進行實時分析處理。再實時傳輸?shù)街餍酒�，由主芯片分別處理成開關量、模擬量或數字信號等供用戶選用。本儀表在無人值守的危險環境中仍可連續檢測氣體，可以廣泛應用于石油、化工、冶煉、制藥、油田、油庫、倉儲、環保、消防、市政等可能有危險燃爆氣體的場所，是保證人身安全及設備安全的理想監測儀表。
二、產品特點
●先進的傳感技術
采用先進、可靠、穩定的傳感器，靈敏度高、溫漂小。
●獨特可靠的電路設計
32位高性能主芯片，使用SMT貼片技術，一致性好、可靠性高。
●多種輸出信號
4-20mA模擬量輸出，精度高，適配各種控制器、DCS等系統。
RS485信號輸出，標準Modbus RTU協議，通用性高。
●安裝、調試及維護方便
儀表頂部開蓋,使用按壓式卡扣設計，接線方便。
配備紅外遙控器，現場可免開蓋進行調試。
儀表整體均采用模塊化設計，維護方便。
三、技術指標
執行標準：GB15322.1-2019、GB12358-2006、GBT50493-2019
工作電壓：DC 24V；
使用環境溫度：-40℃～+70℃ 具體視傳感器類型而定；
使用環境濕度: ≤95%RH
防爆等級：Ex d ⅡC T6 Gb；
傳感器工作原理：催化燃燒式、非色散紅外、電化學、PID光電離子等；
傳感器使用壽命：催化燃燒12個月，紅外36個月，其它類型視傳感器而定；
狀態指示燈：綠-正常、黃-故障、左紅-低報、右紅-高報；
測量范圍：視傳感器而定
報警設定：視傳感器而定，默認低報25%量程、高報50%量程，具體見產品銘牌；
示值誤差：常規±5%FS，具體見產品銘牌；
響應時間：T90視傳感器類型而定；
額定功率：＜5W；
工作電流：≤160mA；
外殼防護等級：IP65；
工作方式: 固定式連續工作；
采樣方式: 自然擴散式；
輸出信號: 4-20mA模擬量或RS485(標準Modbus RTU協議)；
輸出接點類型：2組無源常開，容量3A/AC250V、3A/DC24V ；
聲光接口：DC 24V 功率≤2W
連接電纜: 三芯或四芯RVSP電纜 1.5mm2；
傳輸距離： RVSP電纜1.5mm2，不少于500米；
尺寸重量: 217mm(L)×143mm(W)×89mm(H) 約1.8Kg；
四、可測可燃氣體種類
序號 | 名稱 | 分子式 | 相對密度 | 閃點(℃) | 燃燒極限 (V%) | 點燃溫度 (℃) | 最大試驗 安全間隙 (mm) | 溫度組別 | 級別 |
下限 | 上限 |
K001 | 甲烷 | CH4 | 0.55 | - | 5 | 15 | 540 | 1.14 | T1 | ⅡA |
K002 | 甲苯 | C6H5CH3 | 3.2 | 4.4 | 1.2 | 7.1 | 480 |
| T1 | ⅡA |
K003 | 甲醇 | CH3OH | 1.11 | 11 | 6.7 | 36 | 385 | 0.92 | T2 | ⅡA |
K004 | 甲酸甲酯 | HCOOCH3 | 2.07 | -18.9 | 5 | 23 | 465 |
| T1 | ⅡA |
K005 | 甲酸乙酯 | HCOOCH2CH3 | 2.65 | -20 | 2.8 | 16 | 455 | 0.91 |
| ⅡA |
K006 | 甲乙醚 | CH3OCH2CH3 | 2.1 | -37 | 2 | 10.1 | 190 |
| T4 | ⅡB |
K007 | 乙烷 | CH3CH3 | 1.04 | - | 3 | 15.5 | 515 | 0.91 | T1 | ⅡA |
K008 | 乙炔 | CHΞCH | 0.9 | - | 2.5 | 100 | 305 | 0.37 | T2 | ⅡC |
K009 | 乙醇 | CH3CH2OH | 1.59 | 12.8 | 3.3 | 19 | 422 | 0.91 | T2 | ⅡA |
K010 | 乙苯 | CH3CH2C6H5 | 3.66 | 15 | 1 | 6.7 | 430 |
| T2 | ⅡA |
K011 | 乙烯 | CH2=CH2 | 0.97 | - | 2.7 | 36 | 425 | 0.65 | T2 | ⅡB |
K012 | 乙酸甲酯 | CH3COOCH3 | 2.56 | -10 | 3.1 | 16 | 501 |
| T1 | ⅡA |
K013 | 乙酸乙酯 | CH3COOCH2CH3 | 3.04 | -4.4 | 2.2 | 11 | 427 | 0.99 | T2 | ⅡA |
K014 | 乙酸正丁酯 | CH3COOCH2(CH2)2CH3 | 4.01 | 22 | 1.7 | 7.3 | 425 | 1.04 | T2 | ⅡA |
K015 | 丙烷 | CH3CH2CH3 | 1.56 | - | 2.1 | 9.5 | 466 | 0.92 | T1 | ⅡA |
K016 | 丙醇 | CH3CH2CH2OH | 2.07 | 25 | 2.1 | 13.5 | 440 | 0.89 | T2 | ⅡB |
K017 | 丙烯 | CH2=CHCH3 | 1.5 | - | 2 | 11.1 | 460 | 0.91 | T1 | ⅡA |
K018 | 丙酮 | (CH3)2CO | 2 | -17.8 | 2.6 | 12.8 | 465 | 1.01 | T1 | ⅡA |
K019 | 丁烷 | C4H10 | 2.05 | - | 1.9 | 8.5 | 405 | 0.9 | T2 | ⅡA |
K020 | 丁酮 | CH3CH2COCH3 | 2.48 | 1.1 | 1.8 | 10 | 404 | 0.84 | T2 | ⅡB |
K021 | 丁二烯 | CH2=CHCH=CH2 | 1.87 | - | 2 | 12 | 420 | 0.79 | T2 | ⅡB |
K022 | 戊烷 | C5H12 | 2.48 | ＜-40 | 1.4 | 7.8 | 260 | 0.93 | T3 | ⅡA |
K023 | 己烷 | CH3(CH2)4CH3 | 2.97 | -22.8 | 1.1 | 7.5 | 225 | 0.93 | T3 | ⅡA |
K024 | 庚烷 | C7H16 | 3.46 | -3.9 | 1.1 | 6.7 | 215 | 0.91 | T3 | ⅡA |
K025 | 辛烷 | CH3(CH2)3CH3 | 3.93 | 13.3 | 1 | 6.5 | 220 | 0.94 | T3 | ⅡA |
K026 | 壬烷 | CH3(CH2)7CH3 | 4.43 | 31 | 0.7 | 5.6 | 205 |
| T3 | ⅡB |
K027 | 一氧化碳 | CO | 0.97 | - | 10.9 | 74 | 805 | 0.84 | T1 | ⅡB |
K028 | 氨氣 | NH3 | 0.59 | - | 15 | 33.6 | 630 | 3.18 | T1 | ⅡA |
K029 | 氫氣 | H2 | 0.07 | - | 4 | 75 | 510 | 0.28 | T1 | ⅡC |
K030 | 苯 | C6H6 | 2.7 | -11.1 | 1.3 | 7.1 | 560 | 0.99 | T1 | ⅡA |
K031 | 異丁烷 | (CH3)2CHCH3 | 2 | - | 1.8 | 8.4 | 460 | 0.95 | T1 | ⅡA |
K032 | 異丙醇 | (CH3)2CHOH | 2.07 | 11.7 | 2 | 12 | 399 | 1.00 | T2 | ⅡA |
K033 | 1-丁醇 | CH3(CH2)2CH2OH | 2.55 | 28.9 | 1.4 | 11.2 | 365 | 0.94 | T2 | ⅡA |
K034 | 環己烷 | CH2(CH2)4CH2 | 2.9 | -20 | 1.3 | 8 | 245 | 0.94 | T3 | ⅡA |
K035 | 環戊烷 | CH2(CH2)3CH2 | 2.4 | ＜-6.7 | 1.4 | - | 380 | 1.01 | T2 | ⅡA |
K036 | 環氧丙烷 | CH3CHCH2O | 2 | -37.2 | 2.8 | 37 | 430 | 0.7 | T2 | ⅡB |
K037 | 環氧乙烷 | CH2CH2O | 1.52 | ＜-17.8 | 3.6 | 100 | 435 | 0.59 | T2 | ⅡB |
K038 | 二乙醚 | (CH3CH5)2O | 2.55 | -45 | 1.9 | 36 | 170 | 0.87 | T4 | ⅡB |
K039 | 二甲醚 | (CH3)2O | 1.59 | - | 3.4 | 27 | 240 | 0.84 | T3 | ⅡB |
K040 | 二甲苯 | C6H4(CH3)2 | 3.66 | 25 | 1 | 7 | 464 | 1.09 | T1 | ⅡA |
K041 | 汽油 | C4~C12烴類混合物 | 0.73 | ＜-20 | 1.1 | 5.9 | 280 |
| T3 | ⅡA |
K042 | 噴氣燃料、煤油 | C9~C16烴類混合物 | 0.8 | ＜30 | 0.6 | - | 210 |
| T3 | ⅡA |

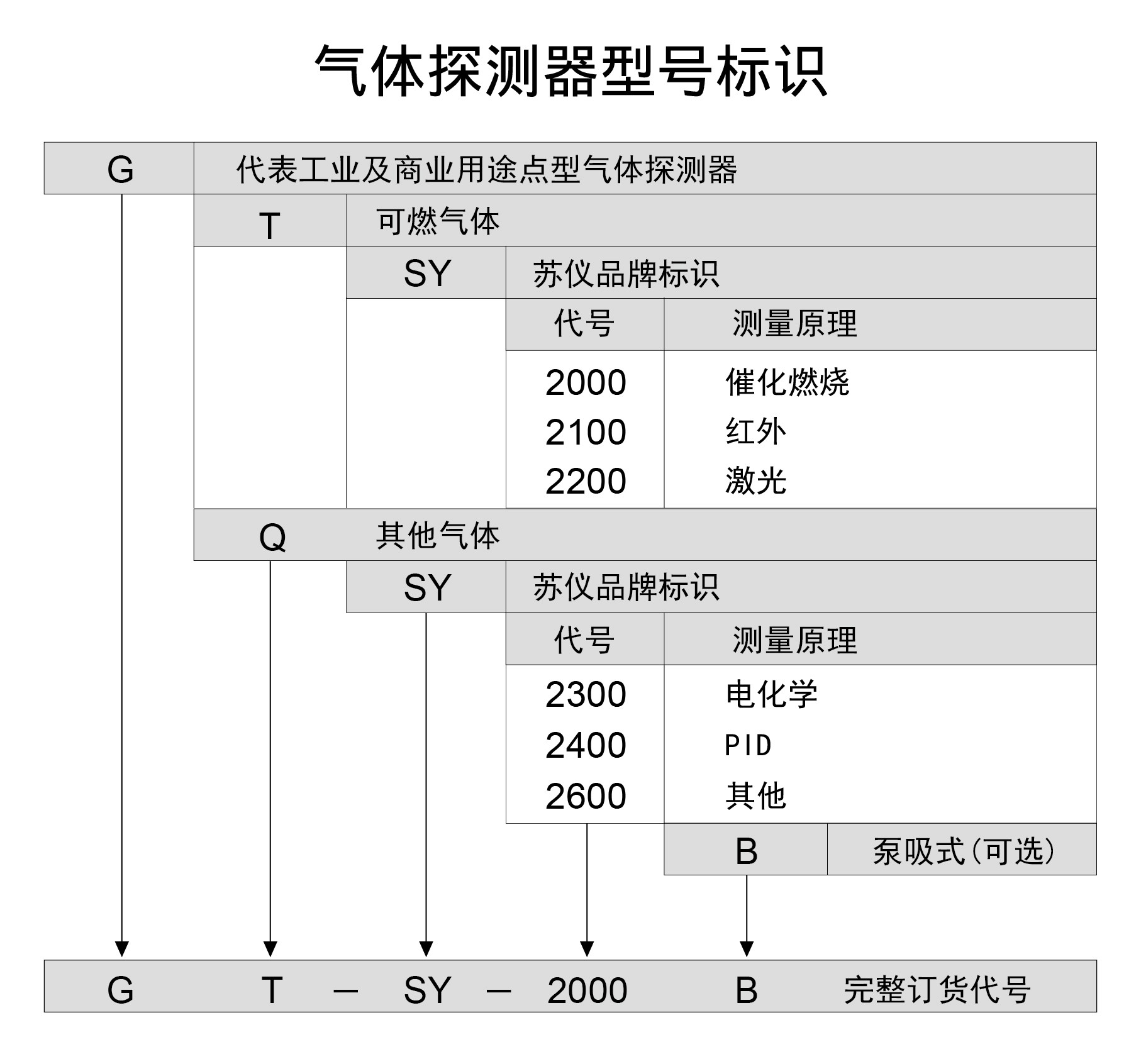

五、型號標識
